• 背景介紹：

近年來 , 表面貼裝技術（ SMT）迅速發展起來 , 在電子行業具有舉足輕重的位置。除了全自動化生產規模效應外 ,SMT還有以下的技術優勢： 元件可在 PCB的兩面進行貼裝 , 以實現 高密度組裝 ; 即使是最小尺寸的元件也能實現精密貼裝 , 因此可以生產出高質量的 PCB組件。

      然而 , 在一些情況下 , 這些優勢隨著在 PCB上元件貼著力的減少而削弱。 SMT元件的特點是設計緊湊 , 并易于貼裝 , 與通孔的連接器在尺寸和組裝形式上有明顯的 區別。 操作便利性、連接器的機械強度也是很重要的因素。連接器通常是 PCB主板與“外界 部件”通信的“接口” , 故有時可能會遇到相當大的外力。

      通孔技術組裝的元件在可靠性方面要比相應的 SMT元件高很多。 無論是強烈的拉拽、 擠壓或熱沖擊 , 它都能承受 , 而不易脫離 PCB。 從成本考慮 , 大部分 PCB上 SMT元件約占 80%,生產成本僅占 60%;通孔元件約占 20%,生產成本卻占 40%?？梢?, 通孔元件生產成本相對較高。而對許多制造公司來說 , 今后面臨的挑戰之一便是開發采用純 SMT工藝的印刷線路板。

根據生產成本以及對 PCB的影響 ,SMT+波峰焊和 SMT+壓接技術（ press in ）等現有的工藝還不完全令人滿意 , 因為在現有的 SMT工序需要進行二次加工 , 不能一次性完成組裝。

這就對采用通孔技術的元件提出了下列要求： 通孔元件與貼片元件應該使用同樣的時間、 設備和方法來完成組裝。 THR如何與 SMT進行整合，根據上述要求發展起來的技術 , 稱之為

                    通孔回流焊接技術（ Through-hole Reflow,THR ）,

            又叫 引腳浸錫膏（ pin in paste,PIP ）工序 。

• 通孔回流焊接技術的應用領域：

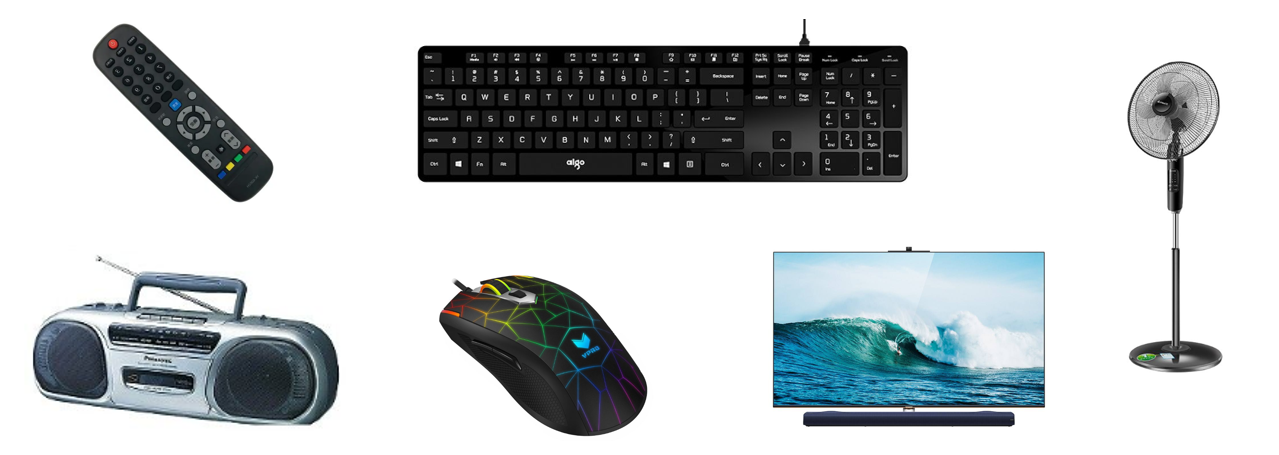

       一般使用在混合型電子組裝類型的PCB板上，主要由于元件位置比較緊湊，考慮到元件尺寸大小，數量等影響比較大的PCB板，雙面焊接的PCB板，這些使用通孔回流焊接，可解決焊接需求。運用在例如：遙控器、錄音機、鼠標、鍵盤、電視機、電風扇、電源類等產品PCB上。

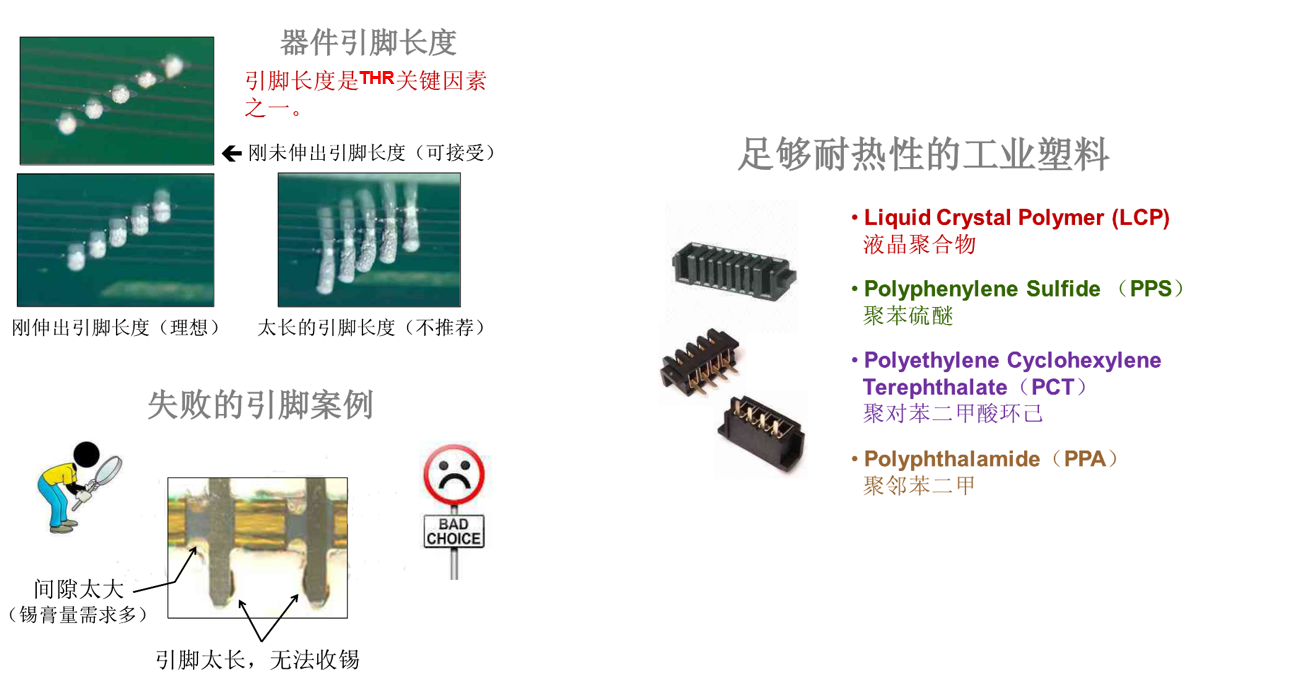

• 通孔回流產品設計的特性：

• JKUN通孔回流產品的全系列展示
